Matrice de flux ceBox®

Vous trouverez ci-dessous, la liste des ports à ouvrir entre les différents éléments de la solution ceBox®.

📘

Information

Nous utilisons des noms DNS pour les services ceBox® hébergés dans le cloud Wisper. Par souci de redondance, les IPs changent continuellement. Si vous souhaitez connaître ces IPs à un instant donné, faites une requête de résolution DNS, par exemple : nslookup vpc.wisper.cloud .

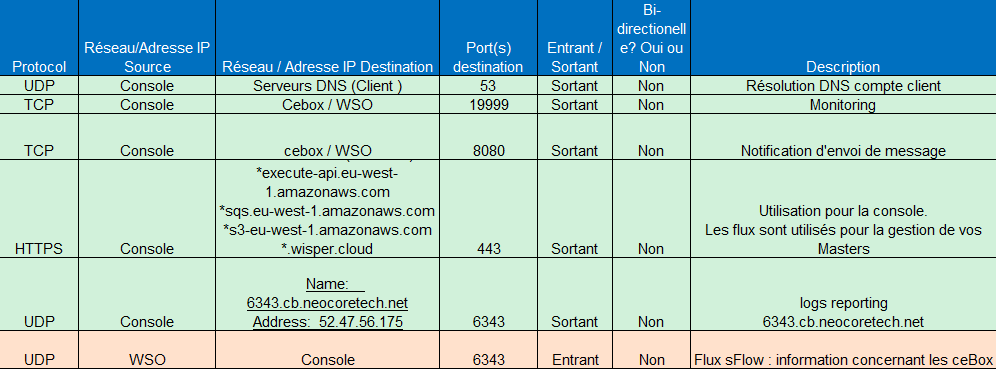

Console

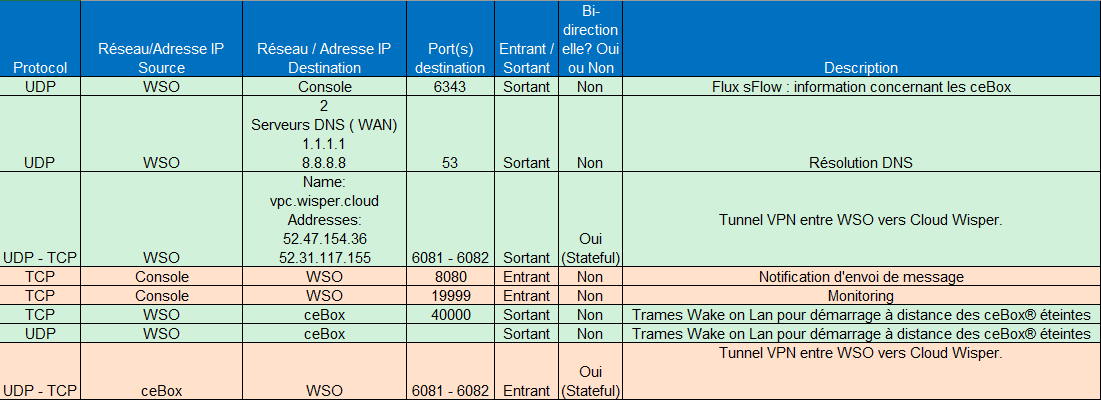

WSO

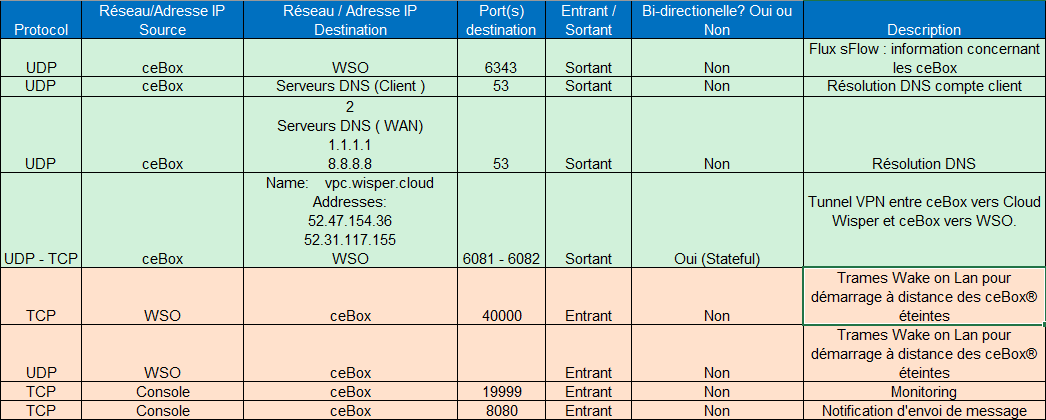

ceBox®

❗️

Attention

Un domaine de broadcast est isolé à l'intérieur de son vlan.

Si un WSO® est dans un vlan différent de celui des ceBox®, alors vous devrez configurer la fonctionnalité IP helper-Address au niveau de votre actif réseau de niveau III qui sépare les deux vlan (Se renseigner auprès de votre revendeur commutateur / routeur). De cette façon, les requêtes WoL émise depuis l'IP du WSO®, pourront atteindre le vlan des ceBox®.

📘

Information

Voir documentation Mise en place d’un agent relais DHCP Chapitre VI. Configurer les deux interfaces du routeur

📘

Note sur la communication WAN

Chaque ceBox® communique avec un cluster de machines virtuelles hébergées dans le Cloud afin de déterminer le chemin WSO® qui présente la plus faible latence.
Ainsi, si le site dispose d’un WSO®, il jouera le rôle de proxy et concentrera les flux entre les ceBox® qui lui sont rattachées et le Cloud.
Par contre si le WSO® ne répond pas, ou si son temps de réponse est supérieur à un accès direct au Cloud, il sera ignoré par les ceBox® jusqu’à la prochaine requête.

📘

Bande passante internet recommandée

La bande passante internet recommandée pour l'accès aux services cloud est à minima une liaison symétrique garantie de 10 Mbits/s.
